Experimento do Kit
Raio e Feixe de Luz
Objetivos
O experimento tem como objetivo principal observar o comportamento da luz ao passar por fendas e compreender a formação de um raio e de um feixe luminoso. A atividade busca introduzir conceitos fundamentais da óptica geométrica, como propagação retilínea da luz, formação de feixes de luz e divergência e convergência dos raios luminosos. Ao utilizar uma fonte de luz, uma lente de Fresnel e placas com fendas, o estudante pode visualizar diferentes comportamentos da luz, distinguindo um raio de luz (representado por um único caminho luminoso) de um feixe de luz, que consiste em vários raios paralelos, convergentes ou divergentes. Além disso, o experimento promove a compreensão prática da reflexão e refração da luz, servindo como base para estudos posteriores sobre formação de imagens em espelhos e lentes. Dessa forma, o conteúdo favorece o desenvolvimento da observação experimental e o entendimento das propriedades físicas da luz.
Materiais Necessários
Componentes ópticos
Conjunto de elementos ópticos variados usados em experimentos de projeção.
Suporte de projeção
Suporte que mantém componentes ópticos ou telas na posição adequada durante os experimentos.
Fonte de luz
Fonte de luz artificial utilizada para projeção e experimentos de óptica.
Lente de Fresnel
Utilizada para focalizar a luz
Fendas
Placas com fendas que permitem a passagem controlada da luz, úteis em experimentos de difração e interferência.
Procedimento
-

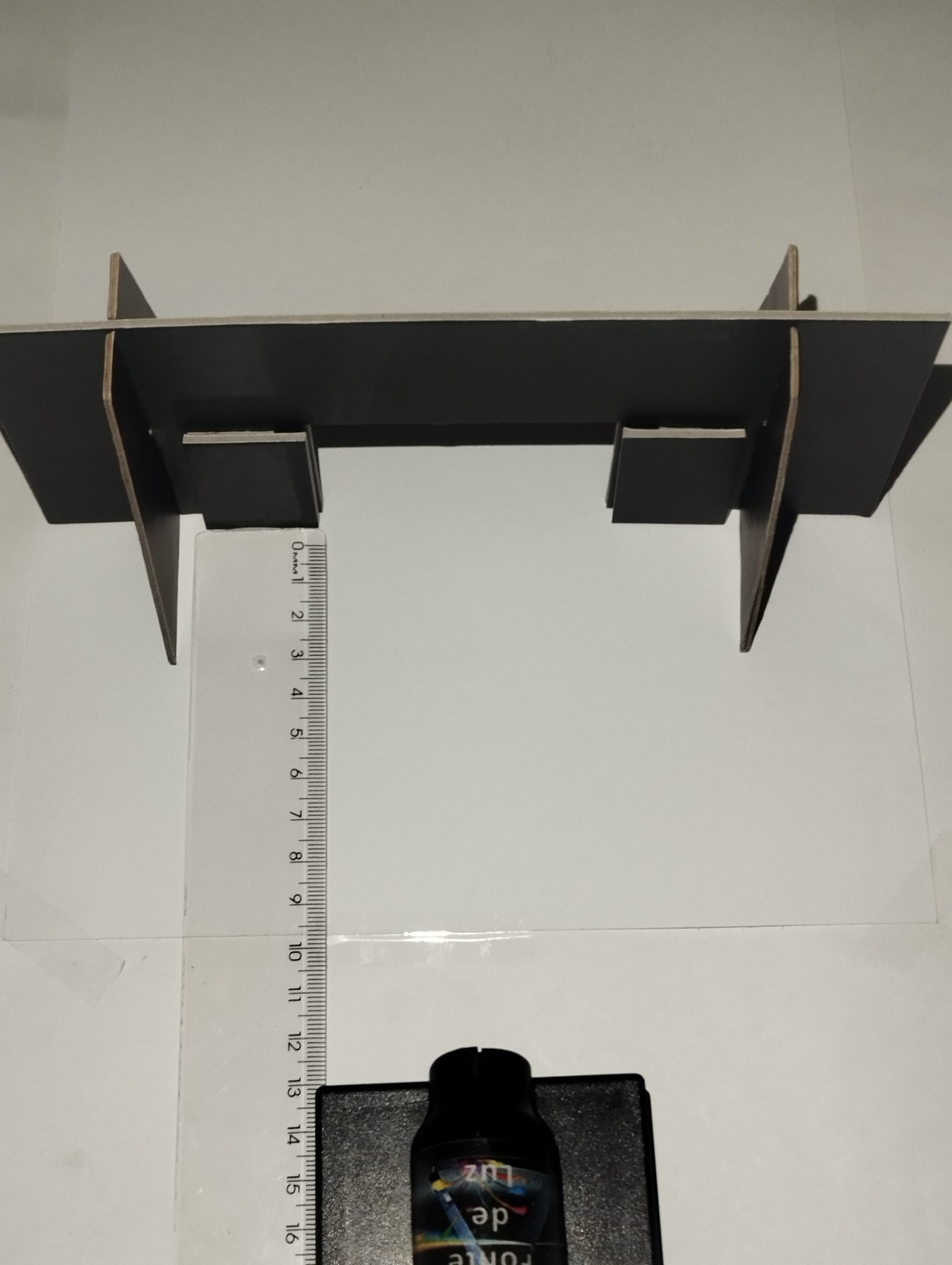

Passo 0
Comece montando o suporte para fendas em cima de uma das extremidades da folha sulfite branca e posicione a fonte de luz a aproximadamente 13,5cm do suporte.
-

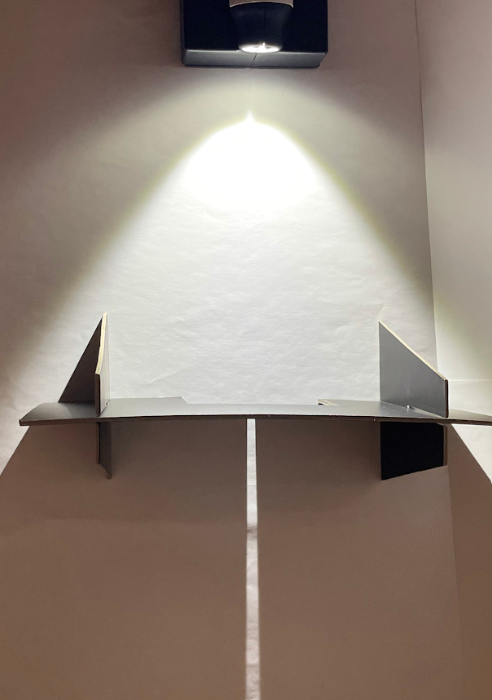

Passo 1
Após a montagem inicial, coloque a lente de fresnel e a fenda única e observe a trajetória do raio de luz gerado.
-

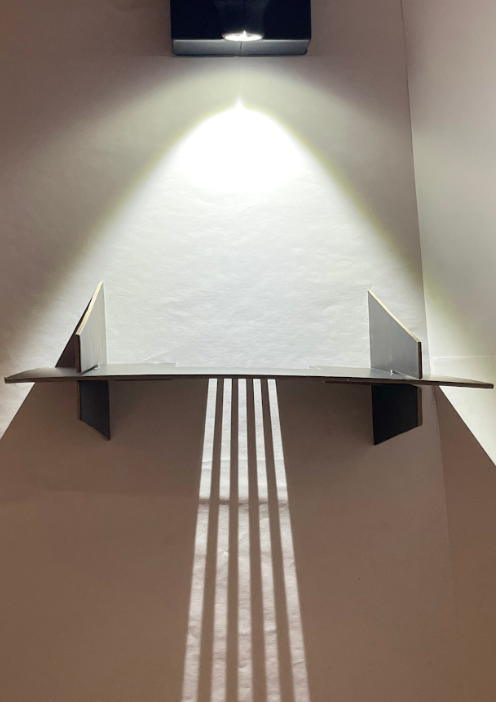

Passo 2
Troque a fenda única pelas fendas paralelas e observe e anote as diferenças entre elas.
-
Passo 3
Ainda com as fendas paralelas, mova a fonte de luz para frente e para trás e observe o que acontece com os raios luminosos. Anote.
Resultados
Na primeira parte do experimento, utilizando uma única fenda, deve-se observar a formação de uma estreita faixa luminosa, que representa um raio de luz. Esse resultado ocorre porque a luz se propaga em linha reta quando atravessa uma abertura muito pequena, o que permite visualizar de forma clara o princípio da propagação retilínea da luz. Na segunda parte, com o uso de fendas paralelas, a luz que atravessa as aberturas deve formar feixes luminosos paralelos entre si quando a fonte estiver a uma distância intermediária, em torno de 13,5 cm. Ao aproximar a fonte de luz do suporte, os raios provenientes da lâmpada incidem sobre as fendas com ângulos ligeiramente diferentes, fazendo com que os feixes emergentes se aproximem, caracterizando um feixe convergente. Por outro lado, ao afastar a fonte de luz, esses ângulos tornam-se mais abertos, fazendo com que os feixes se afastem, formando um feixe divergente. Esses comportamentos evidenciam que a forma como a luz se distribui após atravessar uma fenda depende da posição da fonte luminosa e da direção de propagação dos raios incidentes, conceitos fundamentais para compreender fenômenos ópticos mais complexos, como a formação de imagens em espelhos e lentes.
Curiosidades
Assim como no experimento, onde a fenda única demonstra a propagação retilínea da luz, a luz do Sol viaja em feixes que incidem sobre a Terra. Quando a Lua bloqueia o Sol durante um eclipse, ela projeta uma sombra.
A parte mais escura e central dessa sombra é chamada de umbra, onde a fonte de luz é completamente bloqueada, análogo a um "raio" de escuridão total. Ao redor da umbra, há uma área de sombra parcial chamada penumbra, onde a luz é apenas parcialmente bloqueada (semelhante aos feixes ligeiramente divergentes ou convergentes observados ao mover a fonte de luz no experimento). A nitidez e o tamanho dessas áreas de sombra dependem da distância relativa entre o Sol, a Lua e a Terra, espelhando como a distância da fonte de luz afeta a convergência ou divergência dos feixes no seu experimento. Este fenômeno ilustra perfeitamente a propagação retilínea da luz em escala astronômica, mostrando como a interação simples entre uma fonte de luz e um obstáculo cria efeitos visíveis e impressionantes no nosso cotidiano, ou melhor, em ocasiões especiais como um eclipse.
A parte mais escura e central dessa sombra é chamada de umbra, onde a fonte de luz é completamente bloqueada, análogo a um "raio" de escuridão total. Ao redor da umbra, há uma área de sombra parcial chamada penumbra, onde a luz é apenas parcialmente bloqueada (semelhante aos feixes ligeiramente divergentes ou convergentes observados ao mover a fonte de luz no experimento). A nitidez e o tamanho dessas áreas de sombra dependem da distância relativa entre o Sol, a Lua e a Terra, espelhando como a distância da fonte de luz afeta a convergência ou divergência dos feixes no seu experimento. Este fenômeno ilustra perfeitamente a propagação retilínea da luz em escala astronômica, mostrando como a interação simples entre uma fonte de luz e um obstáculo cria efeitos visíveis e impressionantes no nosso cotidiano, ou melhor, em ocasiões especiais como um eclipse.
