Objetivos
Materiais Necessários
2 metades do corpo do telescópio (grandes)
Duas metades do corpo principal do telescópio, cortadas ao meio para facilitar a montagem e compreensão da estrutura interna. Estas peças permitem aos estudantes visualizar como o telescópio é construído internamente e entender melhor seu funcionamento.
2 metades do tubo do focalizador
Componentes do sistema de focalização que permitem ajustar a nitidez da imagem observada. O focalizador é essencial para obter imagens nítidas dos objetos celestes, permitindo ajustes precisos da distância focal.
2 metades da ocular
Partes da ocular principal, responsável pela ampliação da imagem captada pela lente objetiva. A ocular é onde o observador coloca o olho para ver a imagem ampliada dos objetos celestes.
1 porca de parafuso para encaixe de tripé
Peça de fixação que permite acoplar o telescópio a um tripé para maior estabilidade durante as observações. Esta peça é fundamental para manter o telescópio firme e permitir observações precisas.
1 lente objetiva de vidro de 50 mm
Lente principal do telescópio, responsável por captar e focar a luz dos objetos observados. Com 50mm de diâmetro, esta lente oferece boa capacidade de coleta de luz para observações astronômicas básicas.
2 argolas elásticas
Anéis flexíveis utilizados para fixação e vedação de componentes do telescópio. Estas argolas garantem que as peças fiquem bem encaixadas e protegidas contra poeira e umidade.
1 argola larga, tipo bracelete
Anel de maior diâmetro para fixação de partes maiores do telescópio. Esta argola especial é usada para conectar componentes de maior diâmetro com segurança e estabilidade.
4 lentes para a ocular
Conjunto de lentes com diferentes características ópticas: 2 com um lado plano e 2 com os 2 lados curvos e mais grossas no meio. Cada tipo de lente tem uma função específica na formação da imagem final.
1 tubo oco pequeno
Tubo para encaixe na extremidade menor do telescópio, parte do sistema óptico que direciona a luz captada. Este componente é essencial para o correto alinhamento óptico do telescópio.
1 tubo oco grande
Tubo para encaixe na extremidade maior do telescópio, complementando o sistema óptico principal. Este tubo maior acomoda componentes de maior diâmetro do sistema óptico.
1 anel grande para a ocular
Componente de fixação da ocular de maior diâmetro, usado para oculares maiores ou sistemas de ampliação especiais. Permite maior versatilidade no uso de diferentes oculares.
1 anel pequeno para ocular
Componente de fixação da ocular de menor diâmetro, ideal para oculares compactas. Este anel garante encaixe perfeito para oculares menores e mais especializadas.
2 lentes de Barlow
As 2 lentes menores que funcionam como multiplicador de aumento do telescópio. As lentes de Barlow são acessórios ópticos que dobram ou triplicam o aumento de qualquer ocular, oferecendo maior versatilidade nas observações.
2 metades complementares do tubo focalizador
Componentes do sistema de focalização que permitem ajustar a nitidez da imagem observada. O focalizador é essencial para obter imagens nítidas dos objetos celestes, permitindo ajustes precisos da distância focal.
Procedimento
-

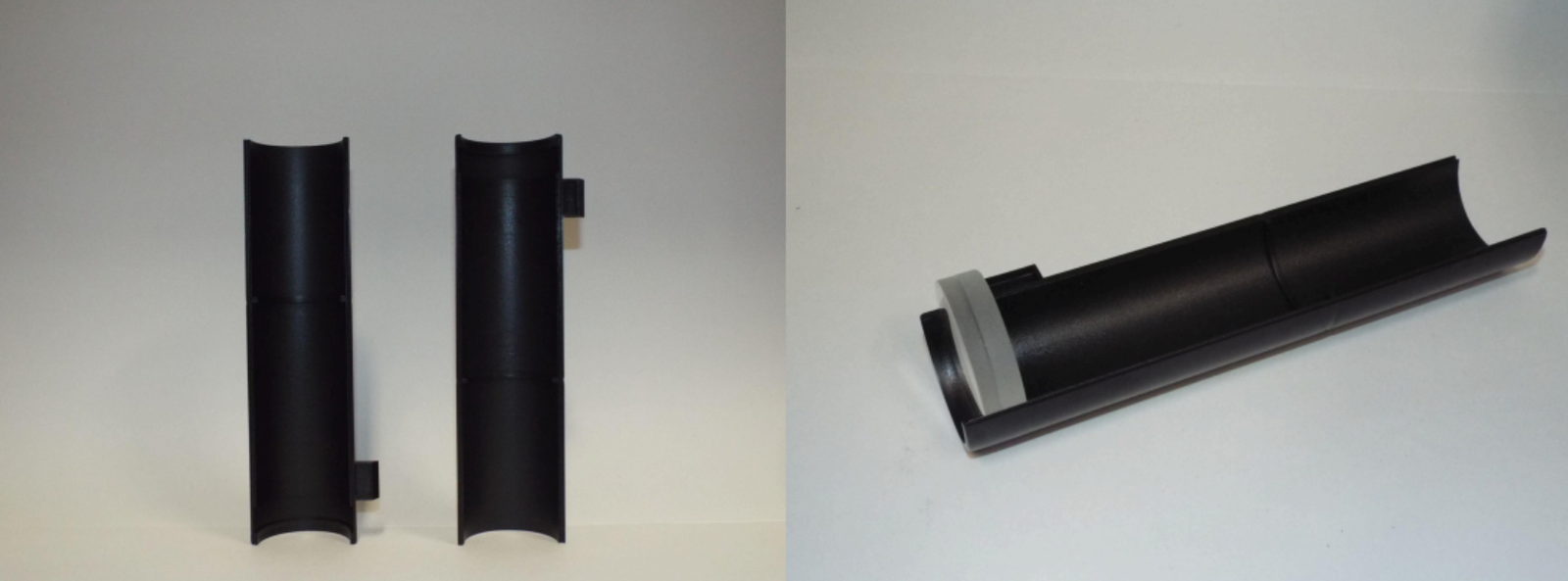

Passo 0
Com o auxílio do vídeo de montagem disponibilizado ao lado deste roteiro, inicie separando as partes do corpo principal do telescópio e identificando a lente objetiva de 50mm, correspondente à maior lente do kit e também à lente mais plana. Evite tocar diretamente na superfície da lente para não deixar marcas de digitais. Observe cuidadosamente sua estrutura e verifique que ela é formada por duas lentes coladas entre si, sendo uma delas mais fina e a outra ligeiramente mais espessa. Posicione a lente no encaixe frontal do telescópio, orientando a parte mais fina para a frente do equipamento, próxima à extremidade do tubo, conforme indicado no manual.
-

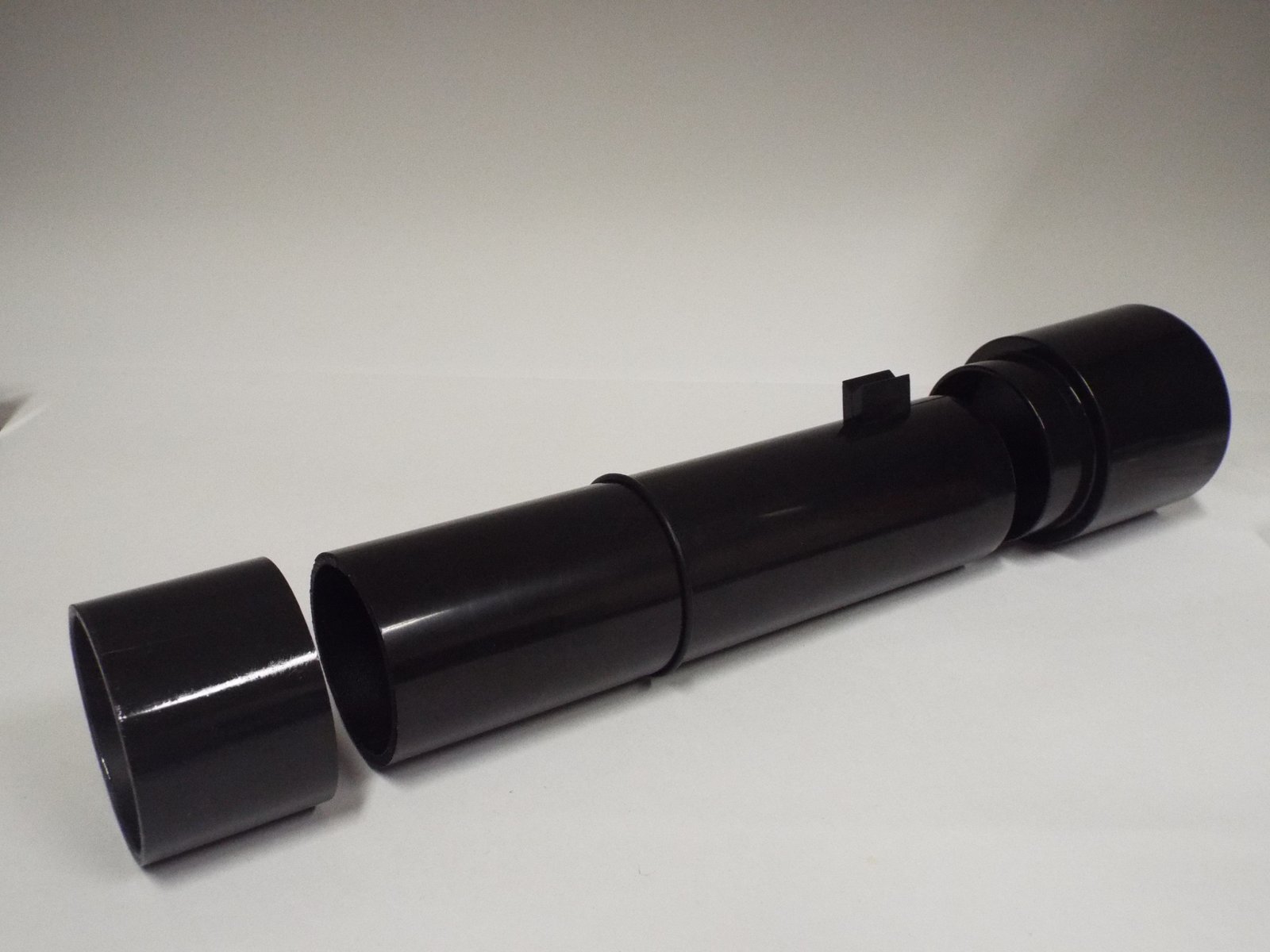

Passo 1
Após posicionar corretamente a lente objetiva, feche cuidadosamente as duas metades do corpo do telescópio, garantindo que a lente permaneça corretamente encaixada e alinhada na extremidade frontal do equipamento. Verifique se as partes ficaram bem ajustadas antes de prosseguir com a montagem.
-

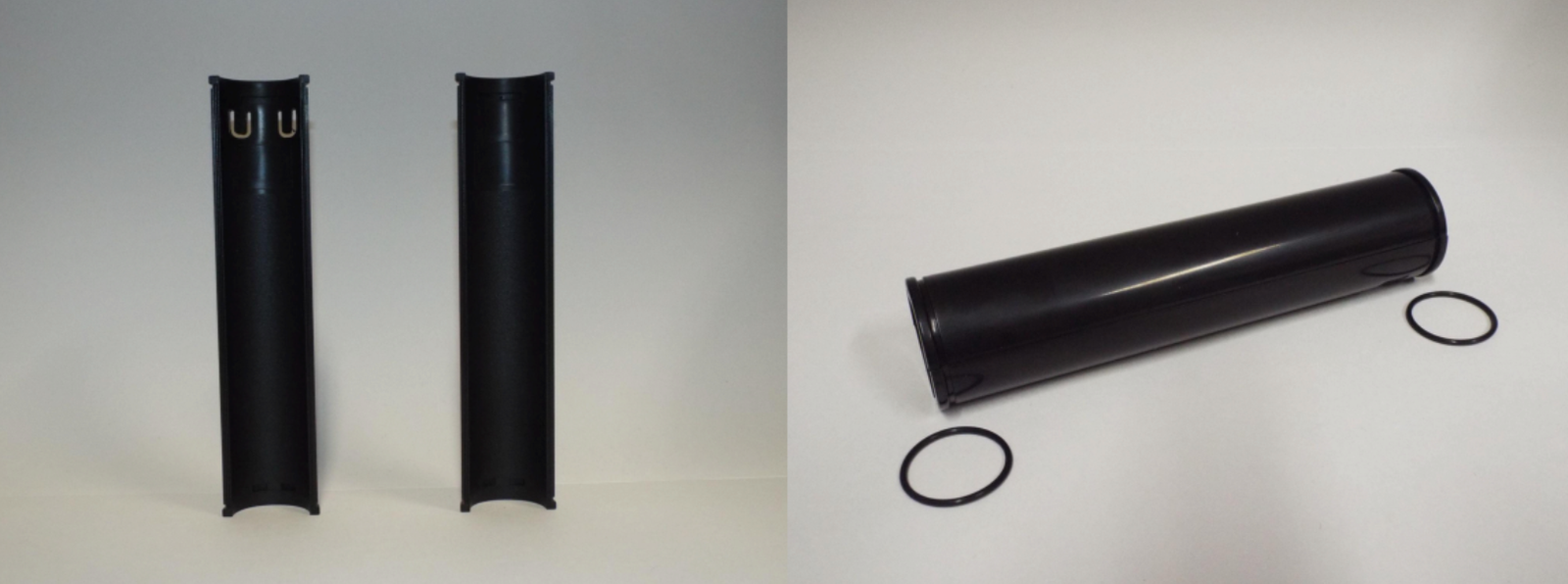

Passo 2
Monte a primeira metade do focalizador, utilizando o anel de borracha em cada extremidade.
-

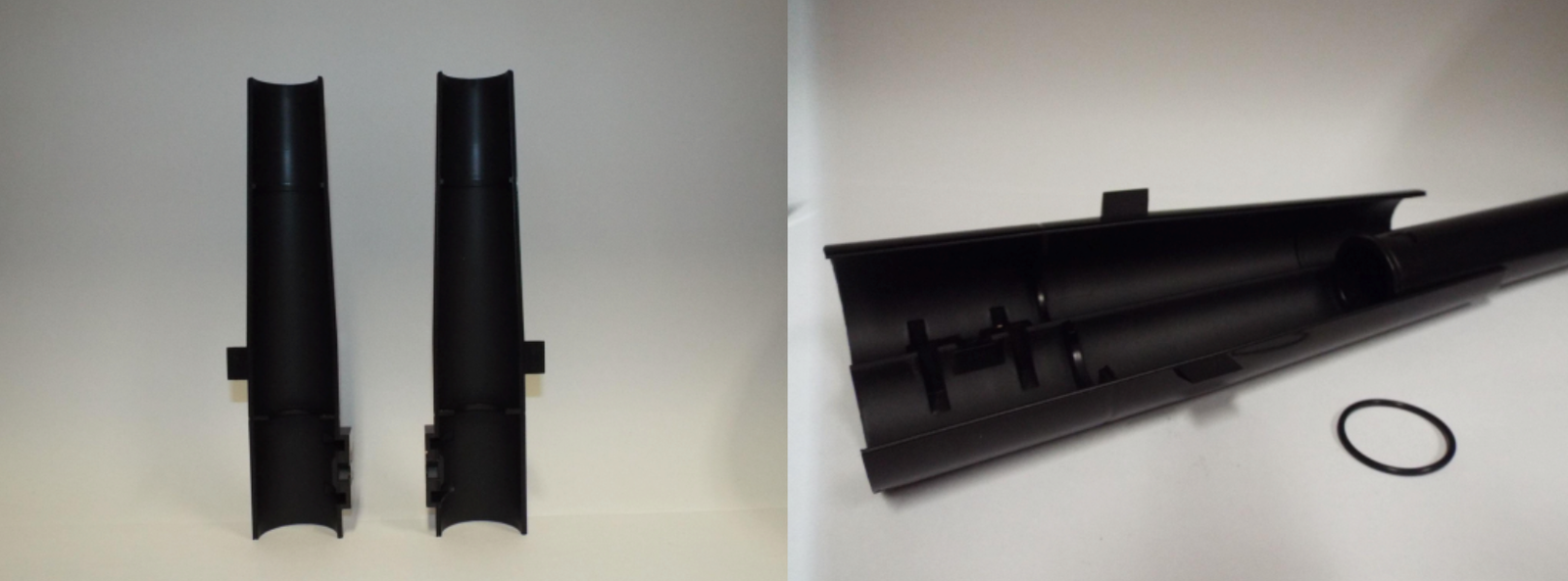

Passo 3
Em seguida, posicione a segunda metade sobre a primeira, unindo cuidadosamente as duas partes até formar o tubo completo do focalizador.
-

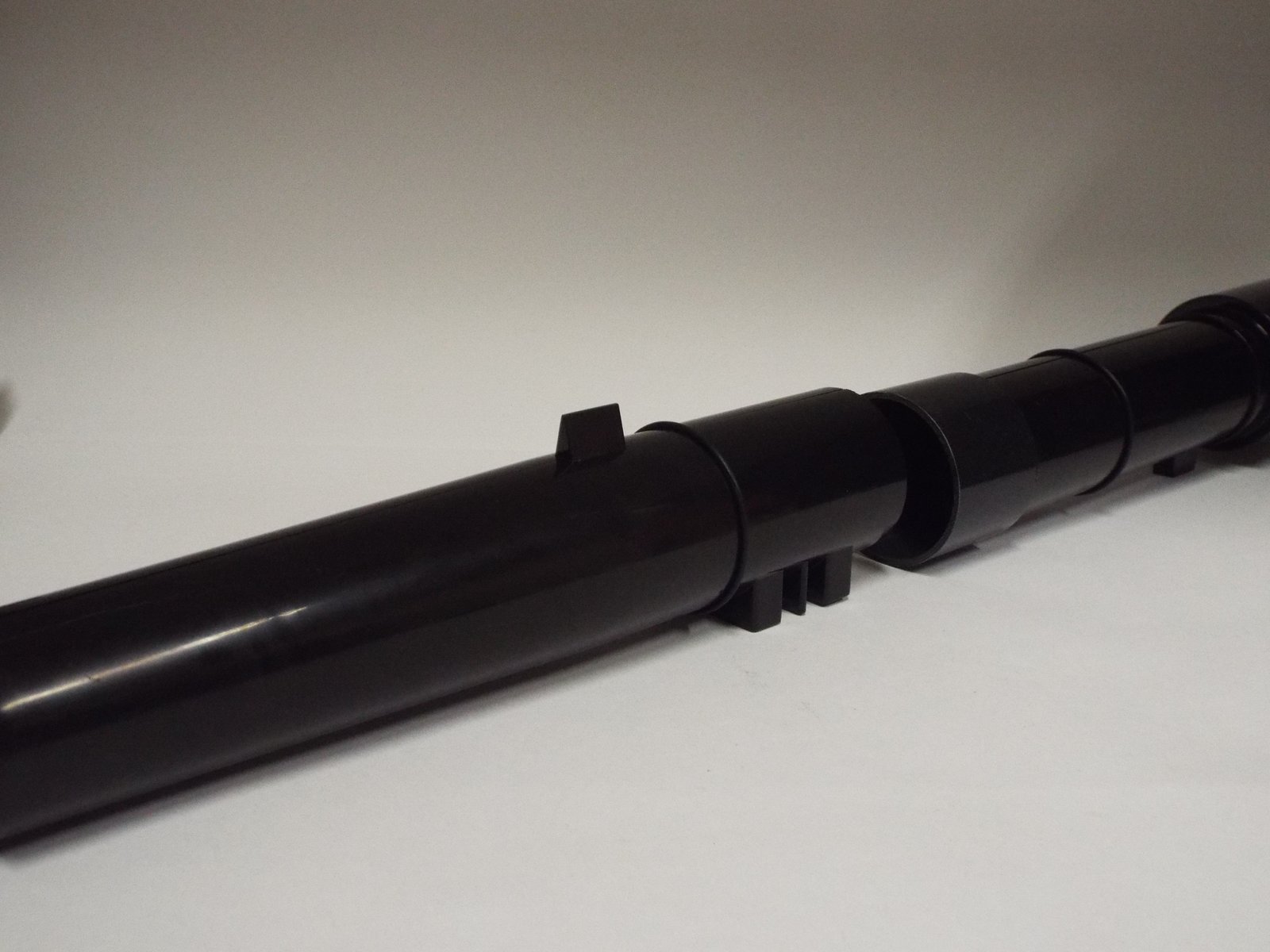

Passo 4
Em seguida, fixe o tampão indicado pelo kit e segure o conjunto para encaixar o anel de borracha na extremidade do focalizador, garantindo maior estabilidade das peças e permitindo o correto funcionamento do sistema de foco.
-

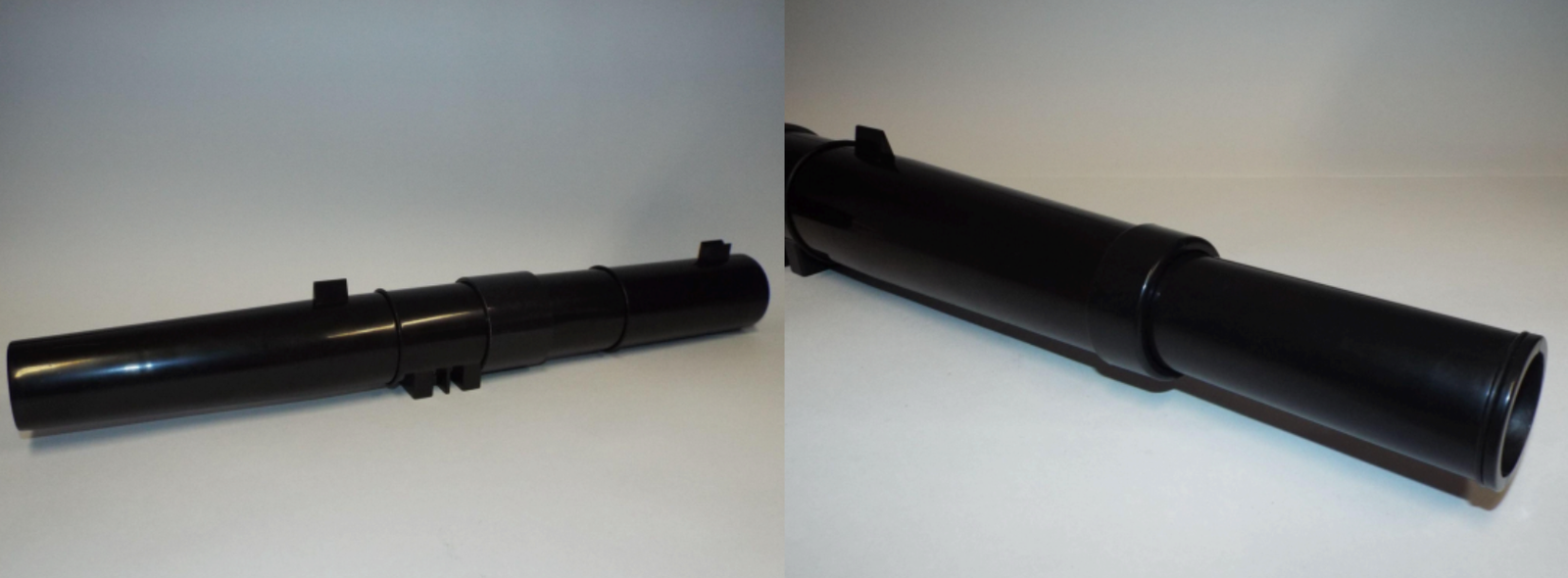

Passo 5
Após a montagem, conecte o focalizador à extremidade posterior do telescópio, encaixando cuidadosamente as peças até formar o tubo óptico completo do equipamento.
-

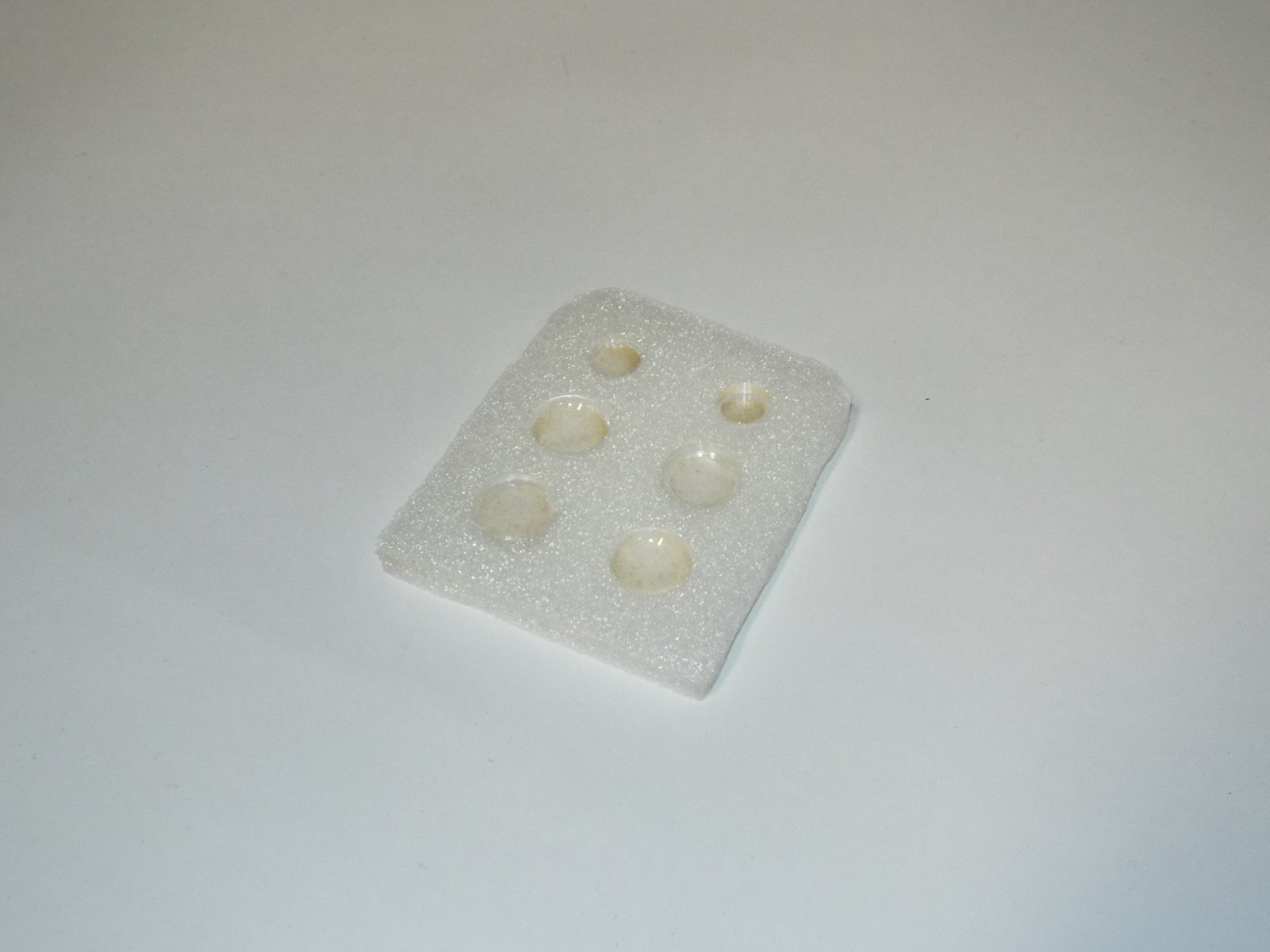

Passo 6
Separe as lentes destinadas à ocular e examine atentamente suas superfícies. Duas lentes possuem um lado plano e outro curvo, enquanto outras apresentam ambas as superfícies convexas.
-

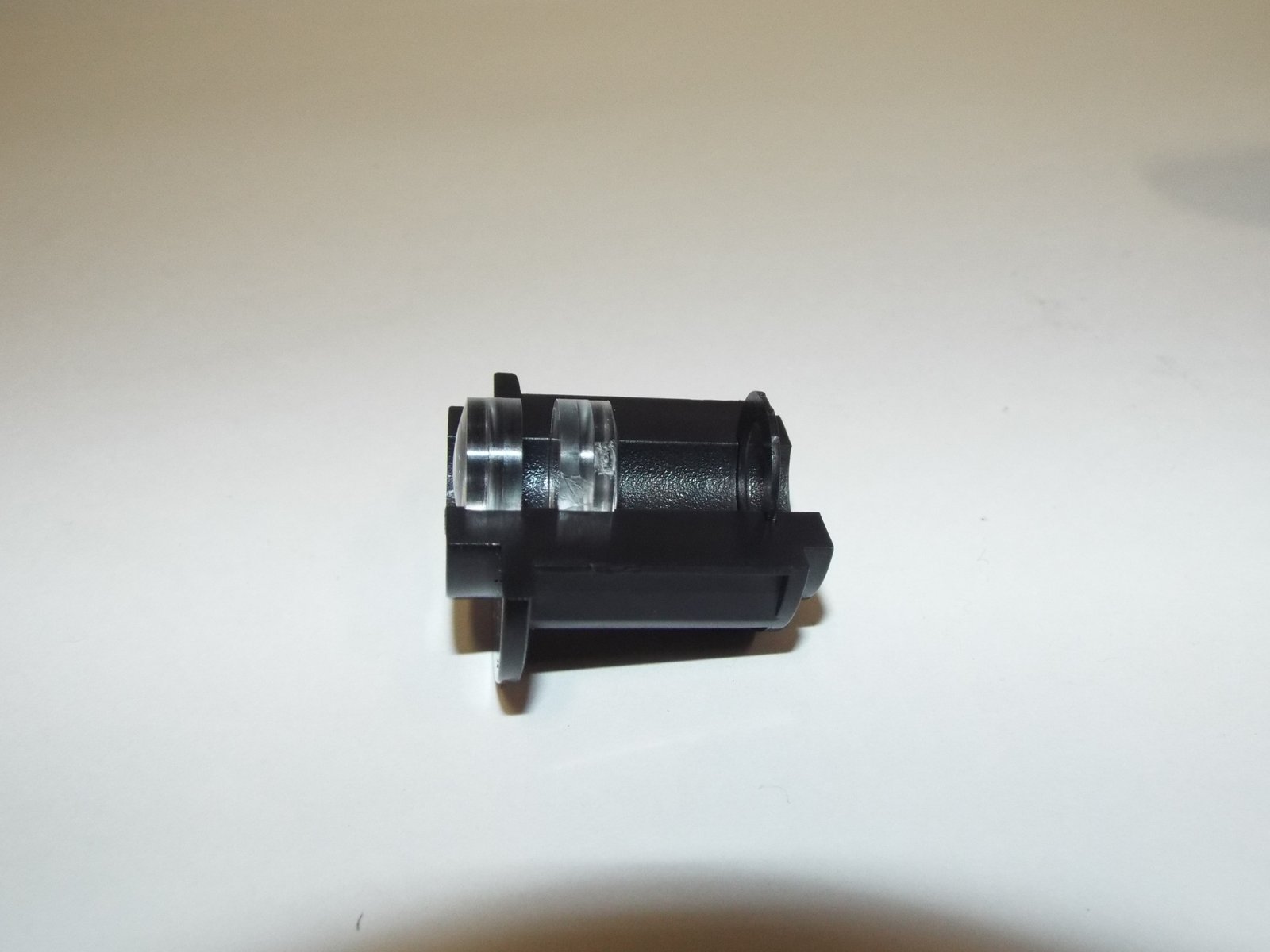

Passo 7
Escolha uma lente plana-convexa e uma lente biconvexa, posicionando-as na orientação indicada pelo manual. A lente plana-convexa deve ser encaixada na parte frontal da ocular, enquanto a lente biconvexa deve ser posicionada na parte posterior. Verifique se as superfícies planas permanecem voltadas para as extremidades do tubo da ocular, conforme a configuração correta das lentes apresentada no esquema de montagem.
-

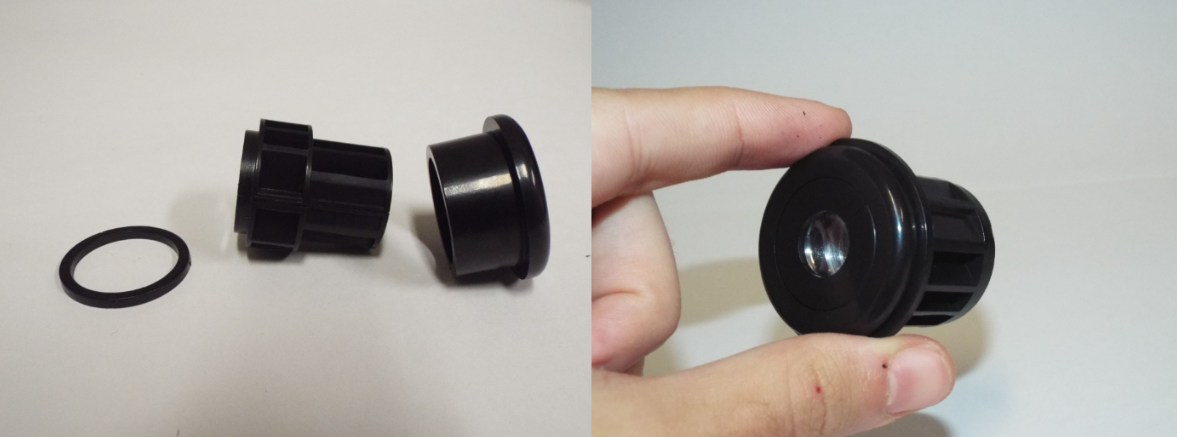

Passo 8
Após posicionar corretamente as lentes, insira o pequeno anel de fixação na parte frontal da ocular para manter os componentes ópticos firmemente encaixados.
-

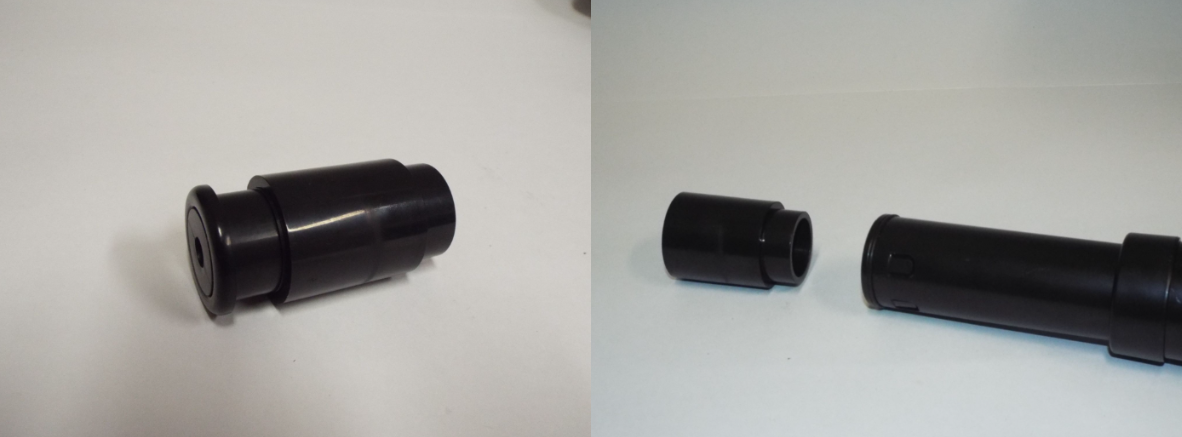

Passo 9
Em seguida, introduza a ocular completa no conjunto do tubo focalizador, verificando se todas as peças permanecem alinhadas e bem ajustadas.
-

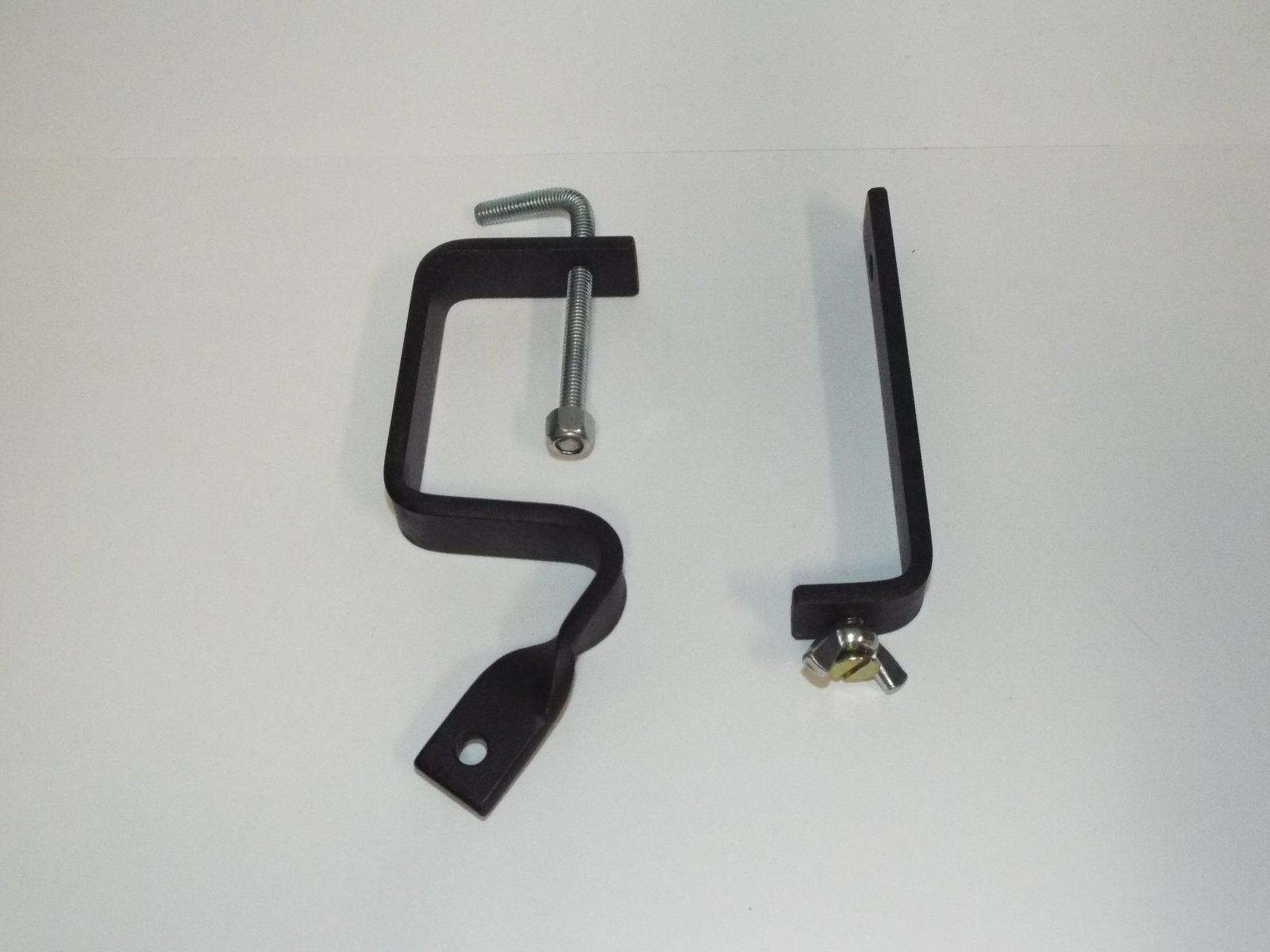

Passo 10
Monte o suporte do telescópio utilizando a haste metálica e os parafusos fornecidos no kit, fixando o equipamento de maneira estável para as futuras observações astronômicas. Verifique se o telescópio consegue se movimentar adequadamente sem comprometer sua sustentação.
-
Passo 11
Após finalizar toda a montagem, observe o telescópio completo e teste o ajuste do foco apontando o equipamento para objetos distantes. Gire cuidadosamente o sistema focalizador até obter uma imagem mais nítida, verificando o correto funcionamento do conjunto óptico montado.
Resultados
A atividade também permite reconhecer a função das lentes objetiva e ocular na ampliação das imagens, além de compreender a importância do alinhamento e da montagem adequada para a qualidade da observação astronômica.
Curiosidades
O modelo conhecido como “Galileoscópio”, que inspirou diversos kits educacionais modernos, foi desenvolvido durante o Ano Internacional da Astronomia de 2009 com o objetivo de aproximar estudantes da observação astronômica e da construção prática de instrumentos científicos.
